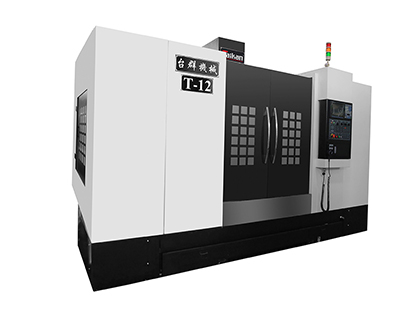

臺群精機T-12
2017/3/15
機械特性：
1. 該加工中心機床身以優質變性鑄鐵鑄件建造而成。
2. 三軸滑道外鍍Turcite B 防摩擦材料，確保導線測量特別順暢，滑道磨損小。
3. 所有滑道均由自動潤滑系統優級潤滑。
4. 以高扭矩、低噪音、高穩定性的AC數控伺服馬達驅動，可為多種材質加工提供不同速度及高切削力。
5. 三菱數控調節裝置（各種規格隨函備索）
6. 強大的切削能力與卓越的精度和性能相結合，令其銑削與鏜孔操作簡單易行，是很穩定易操作的加工中心。
7. X軸、Y軸和Z軸采用高精密度C3級滾珠絲杠，同時結合雙螺帽設計，用于精密導線測量。
技術參數:
|
機型 |
單位 |
T-12 |
|
|
工作臺尺寸 |
mm |
1360*700 |
|
|
行程 |
左右（X） |
mm |
1200 |
|
前后（Y） |
mm |
700 |
|
|
上下（Z） |
mm |
600 |
|
|
工作臺T型槽數--尺寸 |
mm |
5-18*152.5 |
|
|
主軸鼻端至工作臺距離 |
mm |
160-760 |
|
|
主軸中心至機身端面距離 |
mm |
785 |
|
|
主軸轉速（標配） |
rpm |
50-6000 |
|
|
主軸錐度 |
# |
BT-50 |
|
|
主軸功率 |
kw |
15 |
|
|
X軸快速移動率 |
m/min |
12 |
|
|
Y軸快速移動率 |
m/min |
12 |
|
|
Z軸快速移動率 |
m/min |
12 |
|
|
切削速度 |
mm/min |
1-10000 |
|
|
三軸電機功率（X、Y、Z） |
kw |
3.0/3.0/3.0 |
|
|
刀具重量 |
kg |
15 |
|
|
刀具長度 |
mm |
300 |
|
|
直徑（滿刀/鄰空刀） |
mm |
75/150 |
|
|
水箱容量 |
L |
350 |
|
|
氣壓需求 |
kg/m3 |
6 |
|
|
總耗電功率 |
kva |
30 |
|
|
定位精度 |
mm |
0.01 |
|
|
重復精度 |
mm |
0.006 |
|
|
負重 |
kg |
1000 |
|
|
機械重量（大約） |
kg |
8200 |
|
|
外形尺寸（長*寬*高） |
mm |
2590*2960*2900 |
|
