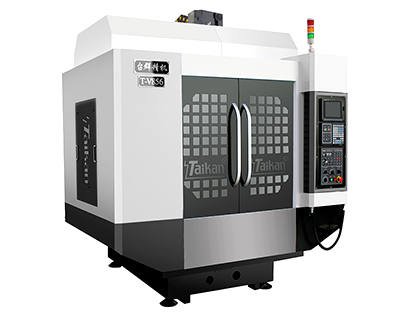

臺群精機T-V856
2017/3/8
該加工中心適合各類型IT零件高帶加工,機臺占地空間面積小,機械主軸采用短鼻端設計加工時噪音小.廣泛應用于機加工行業；
機械特性：
超大型立柱穩固，高速位移不震動，不變形，快速進給達到48M/分，Z軸剎車式伺服電機，搭配無配重設計，提升Z軸驅動性能，執行3D加工時，達到較佳表面精度。三軸均采用滾柱式線軌，具有高剛性、低噪音、低摩擦特性，可獲得較佳循圓精度，采用后排屑設計，有效節約空間。
產品說明:
高速度、高精度、高效率、高剛性 滾動式線軌
1、三軸采用高剛性滾柱式缐性滑軌，有效提高承重及剛性；
2、后置排屑系統，並配置后沖水系統；
3、人性化操作面板；
4、特別適用于汽車零件及IT類零件加工；
5、機臺占地面積小，有效節約空間。
|
機型 |
單位 |
T-V856 |
|
|
工作臺尺寸 |
mm |
900*500 |
|
|
行程 |
左右（X） |
mm |
800 |
|
前后（Y） |
mm |
500 |
|
|
上下（Z） |
mm |
600 |
|
|
工作臺T型槽數--尺寸 |
mm |
5-18*100 |
|
|
主軸鼻端至工作臺距離 |
mm |
125-725 |
|
|
主軸中心至機身端面距離 |
mm |
720 |
|
|
主軸轉速（標配） |
rpm |
50-10000 |
|
|
主軸錐度 |
# |
BT-40 |
|
|
主軸功率 |
kw |
7.5 |
|
|
X軸快速移動率 |
m/min |
48 |
|
|
Y軸快速移動率 |
m/min |
48 |
|
|
Z軸快速移動率 |
m/min |
48 |
|
|
切削速度 |
mm/min |
1-10000 |
|
|
三軸電機功率（X、Y、Z） |
kw |
2.0/2.0/3.0 |
|
|
刀具重量 |
kg |
8 |
|
|
刀具長度 |
mm |
300 |
|
|
直徑（滿刀/鄰空刀） |
mm |
75/150 |
|
|
水箱容量 |
L |
200 |
|
|
氣壓需求 |
kg/m3 |
6 |
|
|
總耗電功率 |
kva |
15 |
|
|
定位精度 |
mm |
0.006 |
|
|
重復精度 |
mm |
0.003 |
|
|
負重 |
kg |
450 |
|
|
機械重量（大約） |
kg |
4200 |
|
|
外形尺寸（長*寬*高） |
mm |
2750*2200*2860 |
|
|
刀庫容量 |
位 |
24 |
|
